شارژ کنترلر 10A و 24V مدل VS1024A/AU سری PWM برند EPEVER

دستگاه شارژ کنترلر پنل خورشیدی یک دستگاه الکترونیکی است که بین پنل‌های خورشیدی و باتری‌ها قرار می‌گیرد و وظیفه تنظیم جریان و ولتاژ ورودی از پنل‌ها به باتری‌ها را دارد. هدف اصلی آن جلوگیری از شارژ بیش از حد باتری‌ها است که می‌تواند به آن‌ها آسیب برساند و عمرشان را کوتاه کند. همچنین، برخی از شارژ کنترلرها از تخلیه بیش از حد باتری‌ها نیز جلوگیری می‌کنند.

وظایف اصلی یک دستگاه شارژ کنترلر:

تنظیم ولتاژ و جریان: ولتاژ خروجی پنل‌های خورشیدی معمولاً بالاتر از ولتاژ مورد نیاز باتری‌ها برای شارژ است. شارژ کنترلر این ولتاژ را تنظیم می‌کند تا باتری‌ها به طور ایمن و کارآمد شارژ شوند.
جلوگیری از شارژ بیش از حد: وقتی باتری‌ها کاملاً شارژ شدند، شارژ کنترلر جریان ورودی از پنل‌ها را قطع یا کاهش می‌دهد تا از آسیب دیدن باتری‌ها جلوگیری کند.
جلوگیری از تخلیه معکوس در شب: در شب که پنل‌های خورشیدی تولید برق نمی‌کنند، شارژ کنترلر از جریان یافتن برق از باتری‌ها به سمت پنل‌ها جلوگیری می‌کند.
حفاظت‌های اضافی: برخی از شارژ کنترلرها حفاظت‌هایی مانند حفاظت در برابر اتصال کوتاه، پلاریته معکوس و دمای بالا را نیز ارائه می‌دهند.

انواع اصلی دستگاه‌های شارژ کنترلر:

PWM (Pulse Width Modulation): این نوع شارژ کنترلرها با قطع و وصل سریع جریان از پنل‌ها به باتری‌ها کار می‌کنند. آن‌ها ولتاژ پنل را به ولتاژ باتری نزدیک می‌کنند و برای سیستم‌های کوچک و ارزان قیمت مناسب هستند.
MPPT (Maximum Power Point Tracking): این نوع شارژ کنترلرها پیشرفته‌تر هستند و با یافتن نقطه حداکثر توان (Maximum Power Point) پنل‌های خورشیدی، کارایی سیستم را افزایش می‌دهند. آن‌ها می‌توانند ولتاژ بالاتر پنل‌ها را به ولتاژ پایین‌تر مورد نیاز باتری‌ها تبدیل کنند و معمولاً در سیستم‌های بزرگتر و با کارایی بالاتر استفاده می‌شوند.

تفاوت‌های اصلی بین PWM و MPPT:

کارایی: کنترلرهای MPPT معمولاً کارایی بالاتری دارند (تا 30٪ بیشتر) به خصوص در شرایط آب و هوایی سرد یا زمانی که ولتاژ پنل خورشیدی به طور قابل توجهی بالاتر از ولتاژ باتری باشد.
هزینه: کنترلرهای PWM معمولاً ارزان‌تر از کنترلرهای MPPT هستند.
کاربرد: کنترلرهای PWM برای سیستم‌های کوچک با ولتاژ پنل نزدیک به ولتاژ باتری مناسب‌ترند، در حالی که کنترلرهای MPPT برای سیستم‌های بزرگتر و زمانی که می‌خواهید حداکثر توان را از پنل‌ها بگیرید، انتخاب بهتری هستند.

مشخصات شارژ کنترلر 10A و 24V مدل VS1024A/AU سری PWM برند EPEVER
تکنولوژی این شارژ کنترلر PWM است و تا 10 آمپر را می‌تواند از پنل خورشیدی دریافت کند و به باتری بدهد. ولتاژ سیستم 12 یا 24 ولت است (انتخاب اتوماتیک)

پنل‌های خورشیدی‌ای که ولتاژ مدار باز آنها کمتر از 50 ولت باشد و جریانی کمتر از 10 آمپر داشته باشند مناسب این شارژ کنترلر هستند. در واقع حدودا پنل‌های خورشیدی زیر 400 وات مناسب شارژ کنترلر VS1024 هستند. البته این قطعی نیست و محدودیت‌های مذکور باید در هر پنل خورشیدی تایید شود.

این شارژ کنترلر تا حداکثر 10 آمپر را به عنوان ورودی از پنل خورشیدی میپذیرد و باتری را با رنج ولتاژ 9 الی 32 ولت شارژ میکند. تکنولوژی این سری از شارژ کنترلر PWM است که تکنولوژی ساده ای است و کمی از راندمان تولید برق توسط پنل خورشیدی را کاهش میدهد. جهت افزایش راندمان می‌توانید از شارژ کنترلرهای MPPT استفاده کنید.

سری VS در شارژ کنترلرهای PWM برند EPEVER تقریبا همه چیز تمام است! این سری هر آنچه در سری LS بود را دارد و مزیت آن وجود نمایشگر برای ارتباط با کنترلر است. در سری LS برای ارتباط با کنترلر باید علامت های چشمکی LEDها را رمزگشایی میکردیم ولی در این مدل با وجود LCD مشکل رمزگشایی حل شده است .

ابعاد شارژ کنترلر VS1024AU برابر با 142 – 85 – 42 میلیمتر است و 220 گرم وزن دارد.

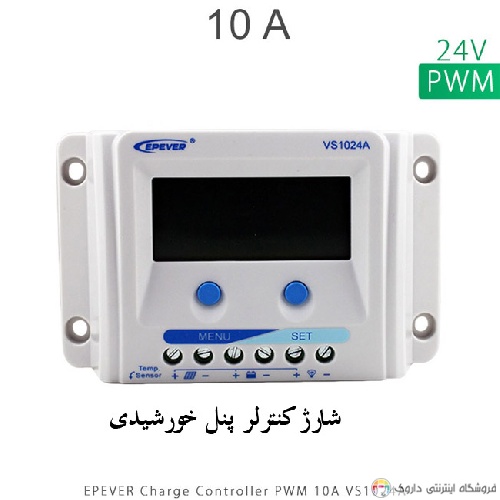

ابعاد شارژ کنترلر VS1024A برابر با 132 – 85 – 40 میلیمتر است و 180 گرم وزن دارد.

تفاوت مدل VS1024A با VS1024AU !!

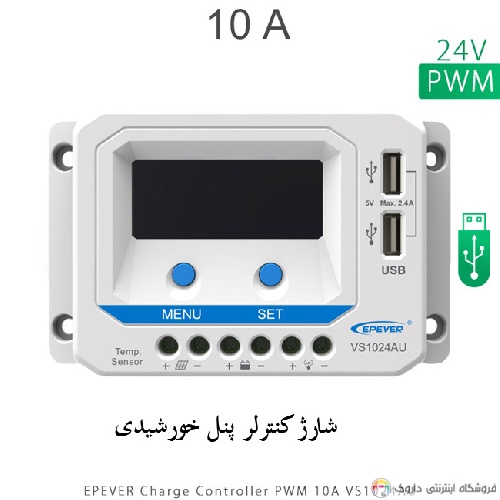

سری A و AU در تکنولوژی PWM جزء شارژ کنترلرهای خوبی که نمایشگردار هستند به شمار میروند. ارتباط بین کاربر و دستگاه توسط LCD نمایشگر و دو عدد دکمه روی سطح شارژ کنترلر برقرار میشود. تفاوت سری A و AU در USB سری AU است. سری AU دارای دو عدد پورت USB است که هر کدام با ولتاژ 5 ولت و جریان 1.2 آمپر می‌تواند برای شارژ گوشی مورد استفاده قرار گیرد.
شارژ کنترلرهای سری VS جزو شارژ کنترلر های نمایشگردار و خوش دست EPEVER محسوب میشوند. آمپرهای مختلف این سری در ظاهر فرق زیادی با یکدیگر ندارند و فقط از لحاظ جثه بزرگتر میشوند.

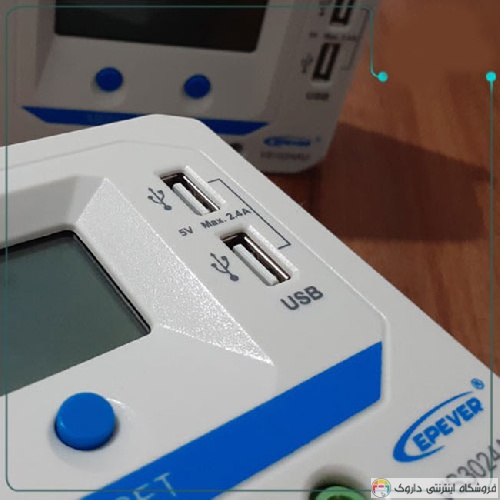

این شارژ کنترلر علاوه بر LCD ، دو عدد دکمه بر روی سطح خود دارد و میتوانید با این دکمه ها از وضعیت پنل خورشیدی و باتری و لود آگاه شوید و تنظیماتی بر روی لود خود قرار دهید و نوع باتری خود را انتخاب کنید. در سمت راست محصول، دو عدد پورت USB وجود دارد و در قسمت پایین علاوه بر ترمینال ها، یک پورت سنسور دما نیز تعبیه شده است. این سنسور دما میتواند به باتری متصل شود و در مواقعی که دمای باتری زیاد است جریان را قطع کند.
ویژگی های کیفی شارژ کنترلر 10 آمپر VS مدل VS1024 A/AU

– قابلیت شارژ هوشمند باتری با سه مرحله Bulk ، BoostEqualize و Float

– مناسب برای شارژ 3 نوع باتری Sealed ، Flooded و Gel

– نمایشگر LCD برای وضعیت پنل و باتری و لود

– دارای تابع شمارش انرژی


– USB شارژر برای گوشی و تبلت و..

– پورت سنسور دمای باتری

– کلید برای خاموش/روشن بار و انتخاب نوع باتری


سیستم هایی که با شارژ کنترلر 10 آمپر مدل VS1024 A/AU تنظیم می‌شوند.
پنل خورشیدی 330 وات >> شارژ کنترلر VS1024 A/AU >> باتری ها به صورت 24 ولت

پنل خورشیدی 300 وات >> شارژ کنترلر VS1024 A/AU >> باتری ها به صورت 24 ولت

پنل خورشیدی 280 وات >> شارژ کنترلر VS1024 A/AU >> باتری ها به صورت 24 ولت

پنل خورشیدی 200 وات >> شارژ کنترلر VS1024 A/AU >> باتری ها به صورت 24 ولت

پنل خورشیدی 150 وات >> شارژ کنترلر VS1024 A/AU >> باتری ها به صورت 12 ولت

نام محصول: شارژ کنترلر 10A و 24V مدل VS1024A/AU سری PWM برند EPEVER

شناسه محصول: 63

قیمت: 1,539,000 تومان

محصول دسته برق و الکترونیک و زیر دسته قطعات و تجهیزات پنل خورشیدی
